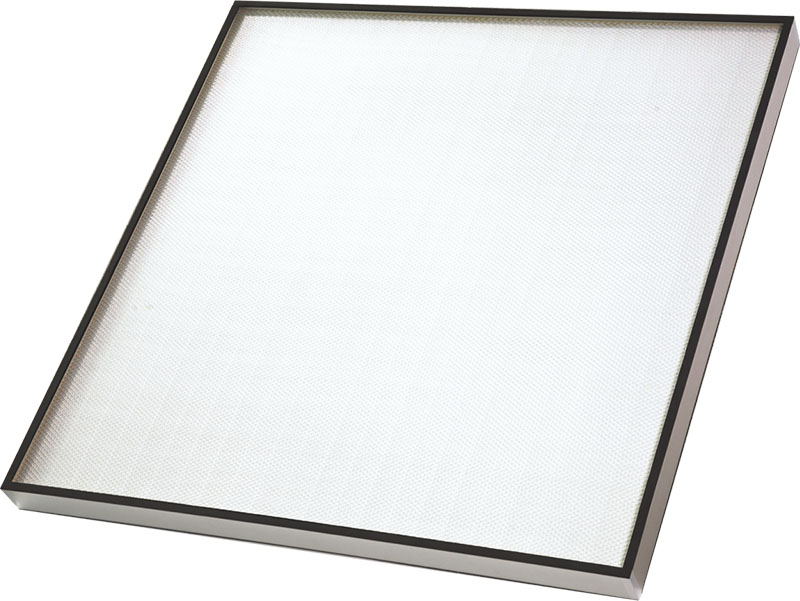

HU超高效无隔板过滤器(H14-U16)

HU超高效无隔板过滤器(H14-U16)

特点

1、风速均匀
2、厚度薄
3、高效率
4、大容尘量
5、 0.1~0.5 um粒子捕集
6、效率99.9995%以上

一般应用

超LSI制造工场、半导体制造工场、原子力研究中心、无尘室、层流设备、工作台等其他要求超高洁净度的场合

风量与阻力关系

HU超高效无隔板过滤器(H14-U16)构成材料及运行条件

构成材料及运行条件

框材 密封胶 分隔物 滤料 使用最高温度 使用最高湿度 密封条
铝型材 聚氨脂胶 热熔胶 玻纤滤纸 80℃ 100% EVA

参数

型号 外型尺寸
(W×H×Dmm)
额定风量
m³/h
容尘量
g
面风速
m/s
初阻力
pa
终阻力
pa
效率
0.3um
HU 610×610×50 470 约450 0.35 ≤180 400 99.9995%
也有H13效率
超低阻可选
915×610×50 700 约700 0.35
610×610×69 600 约650 0.45
915×610×69 900 约950 0.45
610×610×90 800 约800 0.6
1170×570×69 1000 约1100 0.45
1220×610×90 1600 约1600 0.6
1170×1170×69 2200 约2200 0.45
